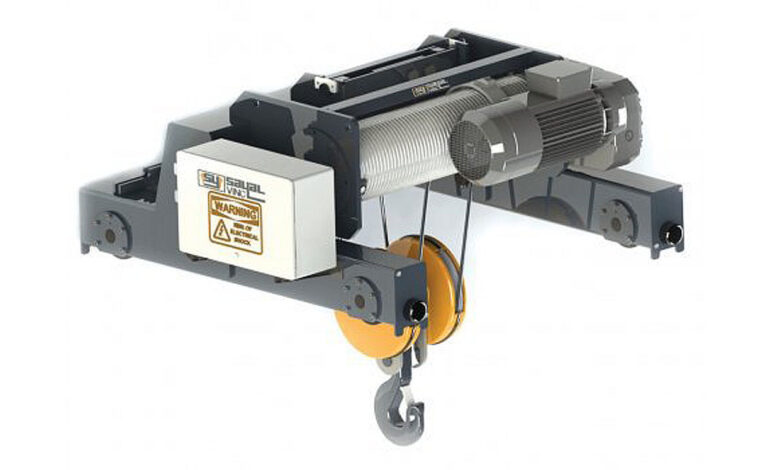

Palan Bipoutre
Palan électriques à câble standard de 2 à 150 tonnes.
Description
Ce sont des équipements de levage industriels robustes composés de deux poutres parallèles
portées par des chariots d’extrémité. Cette configuration permet de manipuler des charges
lourdes et volumineuses avec une grande stabilité et une hauteur de levage maximale. Les
palans sont fixés sur un chariot qui se déplace horizontalement le long des poutres,
permettant un positionnement précis et flexible de la charge.
Pour plus d’informations n’hésitez pas à nous faire part sous les coordonnées ci-jointe :
Tel : +213 560 139 903
E-mail : alger@sayalcrane.com
- Réducteurs de levage à haute technologie Allemagne.
- Mouvement de levage et d’abaissement doux avec contrôle PLC.
- Démarrage différé contrôlable commandé par le PLC (empêche la panne du moteur contre les ordres d’arrêt continus).
- Résistance a un million de pression ouverture et fermeture des freins de levage.
- Accélération douce avec convertisseur de fréquence.
- Limite de surcharge avec la cellule de charge.
- Classe de protection IP65.
- Installation pratique spécialement conçu avec un guide-câble en plastique minimisant les dommages causés par des pièces sur le personnel travaillant sous la grue.
- Corps articulé et connexion au groupe d’exécution.
- Interrupteur de fin de course à double vitesse (ralentissement-stop) dans les mouvements du chariot.
- Limite de levage haut-bas avec interrupteur de tour.
- Bouton d’arrêt d’urgence sur la commande.
- Tension de la télécommande 24V.
- Sécurité de court-circuit de sortie 24V-DC avec alimentation.
- Relais de protection de phase, * PTC – Protection contre la surchauffe du moteur de levage.
- TMŞ- Protection contre les surintensités avec protection magnétothermique.
- Affichage de charge avec indicateur optionnelle.
- Capteur anticollision en option (dans les applications de groupe des ponts bipoutre).
Spécifications
| Model | 3200 – 07 | 3200 – 10 |
|---|---|---|
| Capacite de levage (kg) | 3200 | 3200 |
| Classe de Travaille | FEM 2m | FEM 2m |
| Vitesse de levage – Vitesse Double | 0,6 / 3,9 | 0,6 / 3,9 |
| Vitesse de vehicule (m/min.) | 5 / 20 | 5 / 20 |
| Moteur Levage (kW) | 0,37 / 2,5 | 0,37 / 2,5 |
| Puissance Moteur D’avancée (kW) | 0,55 | 0,55 |
| Diamètre Câble En Acier (mm) | 8 | 8 |
| Reeving | 4 / 1 | 4 / 1 |

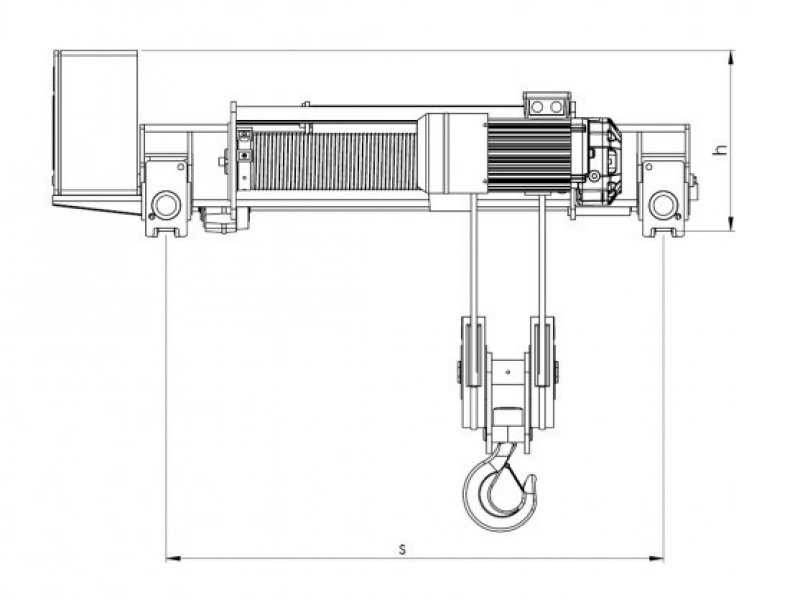

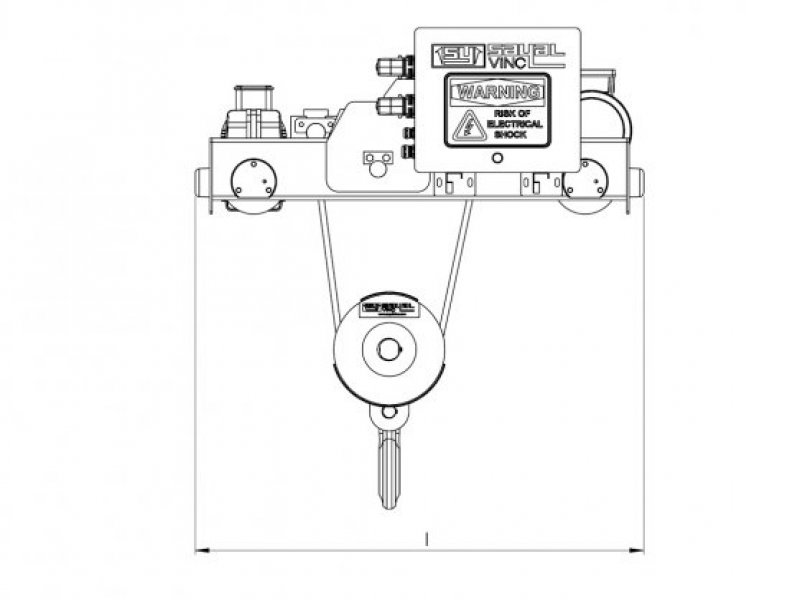

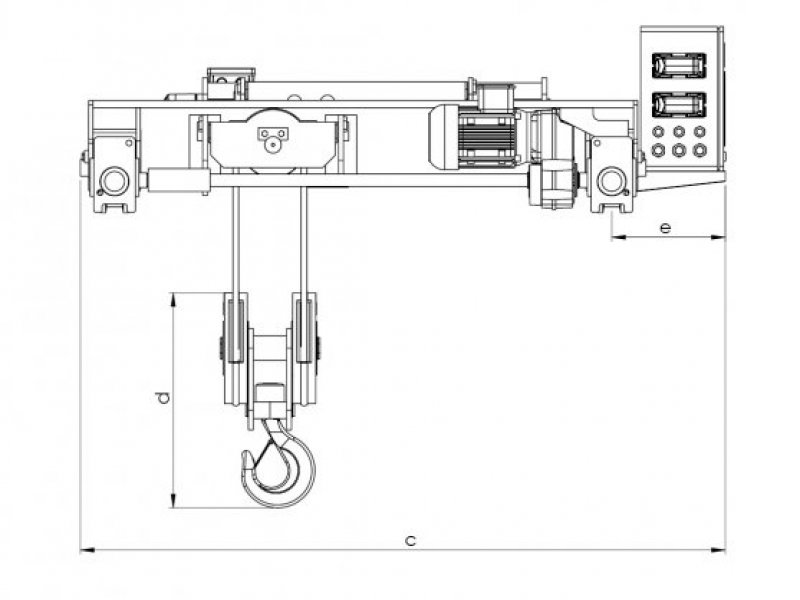

Dessin Technique
| Model | 3200 – 07 | 3200 – 10 |
|---|---|---|
| h (mm) | 450 | 450 |
| s (mm) | 1200 | 1400 |
| l (mm) | 1100 | 1100 |
| c (mm) | 1550 | 1750 |
| e (mm) | 300 | 300 |
| d (mm) | 530 | 530 |
Spécifications
| Model | 3200 – 07 | 3200 – 10 |
|---|---|---|
| Capacite de levage (kg) | 3200 | 3200 |
| Classe de Travaille | FEM 2m | FEM 2m |
| Vitesse de levage – Vitesse Double | 0,6 / 3,9 | 0,6 / 3,9 |
| Vitesse de vehicule (m/min.) | 5 / 20 | 5 / 20 |
| Moteur Levage (kW) | 0,37 / 2,5 | 0,37 / 2,5 |
| Puissance Moteur D’avancée (kW) | 0,55 | 0,55 |
| Diamètre Câble En Acier (mm) | 8 | 8 |
| Reeving | 4 / 1 | 4 / 1 |
